磁吸式彈簧針!天線頂針的制作技術有哪些?

來源：行業新聞發布時間：2023-10-17 10:41:28 點擊數：熱門：探針

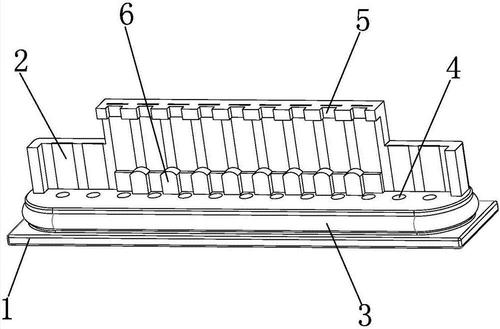

磁吸式彈簧針!天線頂針的制作技術有哪些?(圖1)

　　天線頂針是應用于通訊基站或終端、汽車、無人機、工業、航空航天等領域的精密連接器的核心部件,無論是信號或電流都可以通過該天線頂針傳輸。隨著社會的發展，越來越多的產品要求大電流傳輸，快速充電，甚至有些產品還有防雷的要求，那么對天線頂針耐電流能力也就越來越高，那么它的制作技術有哪些呢?接下來我們就一起來看看。

　　現有天線頂針的幾種制作技術：

　　一、平底式天線頂針：該結構針頭為平底式，加工簡單，成本更低，且針頭針管的同軸度較好，但存在針頭與針管不接觸和掉電的風險較大，產品的接觸阻抗也非常大，這種結構的產品一般只有對產品要求非常低，電流非常小的場合才會用到，現在正規大公司都沒有采用這種結構產品。

　　二、剖斜面天線頂針：該結構針頭為剖斜面，加工復雜，成本較高，且針頭針管的同軸度較差，但產品針頭與針管接觸良好，接觸阻抗也非常小，主要原因是彈簧對針頭彈力有一個側向的分力，使針頭與針管穩定的接觸，此結構為天線頂針工廠廣泛的使用，電流中小的場合才會用到。

　　三、鋼珠式天線頂針：該結構針頭為剖斜面，且在其下面再增加一個鋼珠。該結構加工復雜，成本較高，且針頭針管的同軸度較差，占用針管的空間較大，但產品針頭與針管接觸良好，接觸阻抗也非常小，主要原因是彈簧對針頭彈力有一個側向的分力，使針頭與針管穩定的接觸。鋼珠也增加一條電流的流通通道，此結構為天線頂針工廠廣泛的使用，電流中大的場合才會用到。

　　四、內套式天線頂針：該結構針頭為剖斜面，且在其下面再增加一個內套。該結構加工復雜，成本較高，且針頭針管的同軸度較差，占用針管的空間相對鋼珠式較小，但產品針頭與針管接觸良好，接觸阻抗也非常小，主要原因是彈簧對針頭彈力有一個側向的分力，使針頭與針管穩定的接觸。內套也增加一條電流的流通通道，此結構為天線頂針工廠廣泛的使用，電流中大的場合才會用到。
