我沒有直接訪問圖像的功能，但我可以描述彈簧針(Pogo Pin)的基本使用方法和結構，這將幫助你理解它是如何工作的。

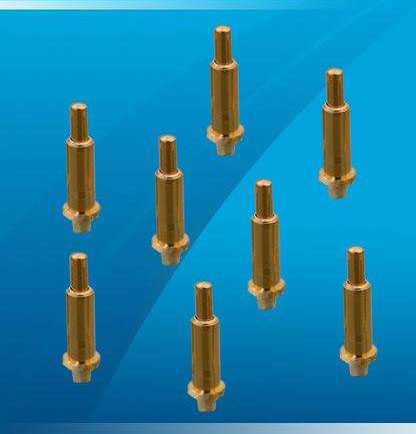

　　彈簧針基本結構

　　主體(Body)：通常是金屬材質，為彈簧針提供機械支撐和固定的部位。

　　彈簧(Spring)：位于主體內部，當壓力施加或釋放時，彈簧伸縮，使接觸點能夠靈活地與對面的觸點接觸或分離。

　　針尖(Tip)：是彈簧針的前端部分，直接與另一接觸點接觸，通常由硬質合金制成，確保良好的導電性和耐磨性。

　　絕緣體(Insulator)：用于隔離彈簧針的電氣部分，確保只有針尖是導電的，提高使用安全性。

　　使用步驟圖解說明

　　定位與固定：

　　將彈簧針固定在需要連接的設備或PCB板上的預定位置。這通常通過焊接、壓接或螺絲固定實現。確保彈簧針的位置與對面的接觸點精確對齊。

　　接觸點設計：

　　對面的接觸點(如另一個PCB上的墊片或?qū)ｉT(mén)的接觸盤)應設計為與彈簧針的針尖形狀相匹配，以便在按壓時形成穩定的電連接。

　　壓力應用：

　　當兩個部件靠近并施加適當壓力時，彈簧針的針尖由于彈簧的作用力向外伸出，與對面的接觸點緊密接觸，形成電導通路徑。

　　斷開連接：

　　當壓力移除，彈簧的回彈力使針尖回到原位，斷開與對面接觸點的連接，便于拆卸或移動部件。

　　應用示例

　　可穿戴設備：在智能手表或健身追蹤器中，彈簧針用于充電和數據傳輸接口，允許無磨損的連接。

　　手機測試夾具：在手機制造過程中，彈簧針連接器用于自動化測試設備，快速而可靠地連接到手機的測試點。

　　模塊化電子產品：在需要頻繁插拔或模塊化設計的產品中，彈簧針提供了一種既可靠又持久的連接方案。

　　雖然無法直接提供圖解，但你可以根據上述描述在互聯網上搜索“Pogo Pin使用示意圖”或相關關鍵詞，找到詳細的圖解說明來輔助理解。
