探針連接器!科普一下微型彈簧頂針的小知識有哪些?

來源:行業新聞    發布時間:2023-10-17 10:41:28   點擊數:    熱門:探針

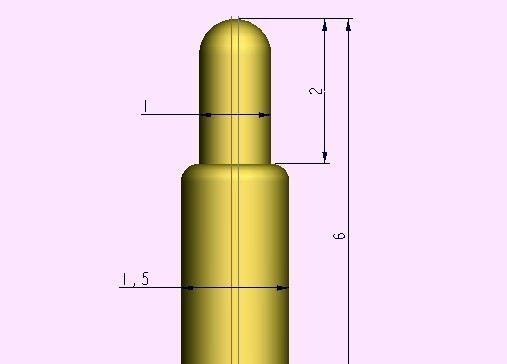

探針連接器!科普一下微型彈簧頂針的小知識有哪些?(圖1)

  先科普一下什么是“微型彈簧頂針”,正如名字一樣,“微型彈簧頂針”也是彈簧針(pogo pin)的一種,只是它的體積非常的小,空間使用率非常的低(特省空間)

  一、微型彈簧頂針的應用。

  是一種適合在有限空間中使用的新型連接器系統。如果產品要求扁平設計,或者要求最終產品模塊化,應該避免使用對接連接器,因此微型彈簧針是一個理想的選擇。連接器會被直接推到印刷線路板上的接觸墊上。

  二、微型彈簧頂針的產品屬性。

  額定電流可達10A,最小pin針間距為0.4mm (穿孔插裝) /0.3mm (表面貼裝),使用壽命大于50,000個周期。具有高抗振性,可適合于輕薄移動電話模塊(顯示、音頻插孔、充電等模塊)的數據傳輸或電流傳輸。

  三、微型彈簧頂針結構和工作原理。

  和一般的彈簧針(pogo pin)一樣,微型彈簧針連接器包括一個內裝一根彈簧和一根頂針的細管。彈簧把針推到印刷線路板上的接觸墊,建立一種可靠、抗振的電接觸。

  四、定制設計。

  微型彈簧頂針可供選擇的定制彈簧針和的符合規格要求的使用高度。產品可適用于全自動組裝的生產線。可供選擇的定制設計,包括不同形狀的針和連接器膠殼,保護裝置,包裝或匹配的母頭。

  五、標準設計。

  客戶可根據項目的特殊要求自由選擇設計。除無規律的結構,客戶同樣可用彈簧頂針端子作為單排,雙排或多排排針產品的連接器新標準。
