作為手機，穿戴設備等要求比較高的電子產品中常用到的連接器件——Pogo Pin連接器起著連接互通的重要作用;今天就簡單解析下pogo pin連接器的結構;

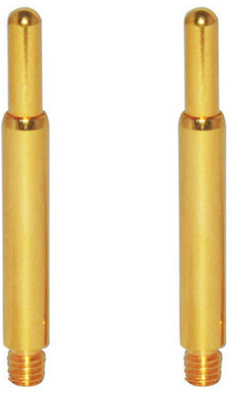

　　pogo pin的組成由：針頭 、 針管 、 彈簧 三個部分。

　　一、針頭：pogo pin的針頭有三種方案。

　　1，斜面

　　為了保證針頭在工作時和針管100%保持接觸，我們把針頭和彈簧接觸的一端切成斜面。這種設計理念可以保證低的穩定的接觸阻抗，可以絕對保證產品的穩定導通。

　　2，反鉆孔

　　這種設計對小尺寸的連接器是最好的選擇。可以滿足客戶的彈力要求。這種設計的配套彈簧長度可以超過針管的長度，在空間受限的情況下，做反鉆孔的設計，便可以獲得穩定的彈力和行程。

　　3，平底

　　這種設計因針頭和針管結構上在某些狀況下會無法接觸，會導致電流無法走針管，管壁而會順著彈簧而走，就會導致電阻過大，使電壓大幅下降，導致電子產品瞬間斷電現象。

　　二、針管

　　針管的設計，會配合客戶的結構空間和產品的功能要求以及壽命的保證來經行設計。可以提供普通及異性的設計供選擇。

　　三、彈簧

　　加工工藝: 精密電腦機加工,能很好的保證尺寸精度,精度可以達到0.02mm,產品壽命可以到10萬次以上。

　　大家都知道，現有連接器種類有pogo pin連接器和彈片式連接器，那么和彈片式連接器相比較，pogo pin有那些優勢呢，在這里我簡單跟大家分享以下3個觀點。

　　pogo pin比同等大小的彈片連接器，擁有更大的壓縮量，以及接觸更穩定，在受到外力的強烈沖擊時，pogo pin的彈簧壓力變化相對比較小;

　　在相同壓縮量情況下，pogo pin比彈片連接器要占用的空間小;

　　pogo pin無需開沖壓模,開發送樣及量產時間短。
