關于pogo pin制作技術

來源：行業新聞發布時間：2022-01-05 08:34:02 點擊數：熱門：探針

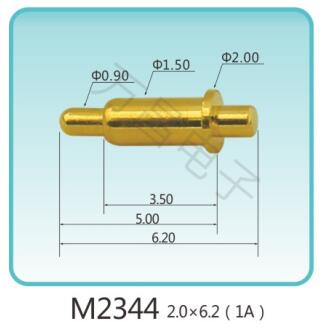

　　關于pogo pin制作技術(圖1)

　　1、平底彈簧頂針

　　這種結構的針頭是平底的，加工簡單，成本低，針管同軸度好，但是針頭不接觸針管，斷電風險大，接觸阻抗大，產品也很大，一般只在產品要求很低，電流很小的時候才用，現在大企業都不采用這種結構產品了。

　　2、單面斜面彈簧頂針

　　這種結構的針有斜面，加工復雜，成本高，針管同軸度差，但制品針與針管接觸良好，接觸阻抗也很小。重點是彈簧對針頭彈性有橫向力分布，使針頭與針管穩定接觸。這種結構在pogo pin廠家廣泛使用，適用于電流不大的場合。

　　3、鋼球彈簧頂針

　　該結構的針是切割斜面，在其下方添加了鋼球。這種結構加工復雜，成本高，針與針管的同軸度不好，在針管內占用大量空間，但制品針與針管接觸良好，接觸阻抗也很小，主要是因?yàn)樗卺樀膹椓σ粋?cè)，力在針方向的分量保證了針和針管在穩定接觸。鋼球還增加了電流流道，這種結構廣泛應用于pogo pin工廠，適用于電流中大的場合。

　　4、內套彈簧頂針

　　這種結構中的針被斜切，并在下面添加了一個內套管。結構復雜，加工復雜，成本高，針管同軸度差，針管所占空間比鋼珠式小，但制品針和針管有良好的接觸，接觸阻抗很小。使針和針管保持穩定接觸。內套還增加了電流流道，這種結構廣泛應用于pogo pin工廠，適用于電流中大的場合。
