彈簧頂針的六大外形結構式及特點

來源：彈簧頂針發布時間：2020-10-26 10:29:25 點擊數：熱門：探針

　　彈簧頂針的六大外形結構式及特點，具體如下：

　　第一、平底式：穩定性好，針管底部為平底設計，易于與PCB板焊接

　　第二、插板式：針管尾部帶有定位針，與PCB板焊接時，不會發生偏移現象，定位效果佳;

　　第三、折彎式：尾部折彎，提供設計人員在空間的利用上有更多選擇

　　第四、雙頭式：雙頭雙動的設計，讓工程師在板對板雙向連結有更多的空間彈性

　　第五、焊線式：容易與線焊接

　　第六、螺紋式：特殊規格的產品可滿足客戶不同的需求，同時根據客戶的需求進行定制

　　揭秘：彈簧針制作以及選材過程：

　　一、彈簧頂針彈簧

　　彈簧頂針彈簧由鈹銅、不銹鋼、琴鋼線制造，各種材料都有其獨特的特性，在彈簧設計領域如一些基本的考慮：工作溫度、阻抗、彈力要求。彈簧基本上是鍍銀，為了更好的導電就會鍍金處理，金能更好的提高電傳導性和高熱性能，以及防氧化和腐蝕。

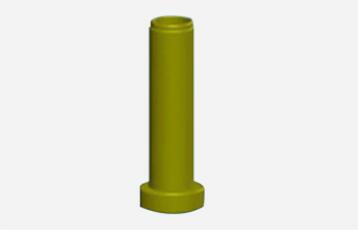

　　二、彈簧頂針針管

　　彈簧頂針的針管是一個車削深加工的零件，通常在電鍍它時需先后經過鍍鎳及鍍金兩道工序，首先需要鎳底處理，通常的厚度是1~2微米(如常說的40u”=1微米) ，鍍金是通常的表面處理層，厚度基本在0.1~1.0微米。對于小口徑又比較長的盲孔管，在電鍍內壁時形成一個挑戰，通常我們會在底端部開側孔，讓電鍍液充分在管底形成回流，保證內壁管底沉淀到金的成份?；蛘呶覀儠?huì)告知客戶設計的基本比例：長度與管內徑。

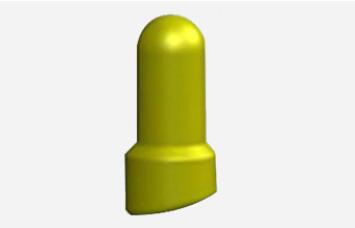

　　三、彈簧頂針針軸

　　彈簧頂針的針軸是銅材經過車銑之后形成，基本上都是鍍金處理，它是首選的處理方法，因?yàn)榻鹁邆鋬?yōu)秀的導電性和抗氧化能力。此外，鍍金的厚度絕對影響到整個產品的壽命，因?yàn)槌杀究紤]我們會選擇鎳底處理和鍍金的厚度。作為一些其他的電鍍解決辦法，如鍍銠、鈀和一些高貴的材料，不同的產品都會有一些不同的需要。

　　四、彈簧頂針組裝

　　一個彈簧頂針成品生產出來之后，我們就要進行組裝形成彈簧頂針連接器。彈簧頂針連接器的端子一般由塑膠組成。
