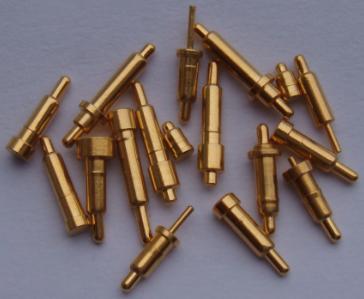

彈簧頂針，又稱彈簧探針、彈簧針或pogo pin，是一種利用彈簧加載觸點來實現電氣連接的精密互連器件。這種連接器因其獨特的結構和性能特點，廣泛應用于各種電子設備、測試設備和工業應用中。以下是對彈簧頂針的主要特點、結構組成和應用領域的詳細介紹：

　　結構特點：

　　彈簧針組件：彈簧頂針由針頭(接觸端)、針管(外筒)、彈簧和針尾(固定端)四部分組成。針頭通常是鍍金或其他貴金屬的圓柱形或錐形結構，用于與對接端子形成電接觸;彈簧位于針頭和針尾之間，提供恒定接觸壓力，確保連接穩定;針管和針尾則起到固定和保護彈簧的作用。

　　陣列排布：多個彈簧頂針可以按照特定的間距在絕緣體(如塑料、陶瓷)中陣列排布，形成彈簧頂針連接器。絕緣體不僅隔離相鄰觸點，還提供機械支撐和定位。

　　功能特性：

　　高可靠性：彈簧加載設計使得彈簧頂針在面對震動、沖擊、熱脹冷縮等環境因素時仍能保持穩定的電接觸，提高連接可靠性。

　　低接觸電阻：鍍金或其他貴金屬涂層的針頭提供了低阻抗的接觸界面，有利于信號傳輸和電力供應，降低接觸面發熱。

　　高插拔壽命：優質的彈簧頂針設計可承受數萬甚至數十萬次插拔，適用于需要頻繁連接和斷開的應用。

　　小型化：彈簧頂針具有非常緊湊的尺寸，特別適合在空間受限的設備中實現高密度、精密的電氣連接。

　　應用領域：

　　電子設備內部連接：在手機、平板電腦、筆記本電腦、可穿戴設備等消費電子產品中，彈簧頂針常用于主板與其他內部組件(如電池、顯示屏、攝像頭等)之間的連接。

　　測試設備：彈簧頂針是自動化測試設備(ATE)和功能測試治具中的常用元件，提供精確、重復性好的接觸點，進行電路板的功能測試、老化測試、邊界掃描測試等。

　　醫療設備：在醫療電子設備中，彈簧頂針用于實現設備內部組件的連接，以及設備與外部測試、編程設備的臨時連接，如心電圖機、血糖儀、醫療監護設備等。

　　航空航天與軍事：由于其高可靠性、抗震動性能和耐環境性，彈簧頂針也被廣泛應用于航空航天設備、軍用電子設備等高要求領域。

　　汽車電子：在汽車電子系統中，彈簧頂針可用于ECU(電子控制單元)與其他傳感器、執行器之間的連接，以及車輛診斷接口。

　　規格與定制：

　　單針、雙針或多針：根據連接需求，彈簧頂針可以設計為單個或多個觸點組合。

　　間距：彈簧頂針之間的中心距有多種規格，如1.0mm、1.25mm、2.0mm、2.54mm等，以適應不同的電路板布局和連接需求。

　　電流承載能力：不同型號的彈簧頂針其電流承載能力各異，從毫安級到數安培不等，應根據實際應用選擇合適的產品。

　　定制服務：針對特殊應用需求，彈簧頂針供應商通常提供定制服務，包括但不限于特殊材質、特殊形狀、特殊鍍層、特殊電氣性能等。

　　綜上所述，彈簧頂針是一種利用彈簧加載觸點實現高可靠、小型化電氣連接的精密器件，廣泛應用于電子設備、測試設備、醫療設備、航空航天、汽車電子等多個領域。用戶在選擇彈簧頂針時，應根據其結構特點、功能特性、應用需求以及具體規格參數，確保與應用環境和設備接口的兼容性。如有特殊需求，還可尋求定制服務以滿足個性化應用。
