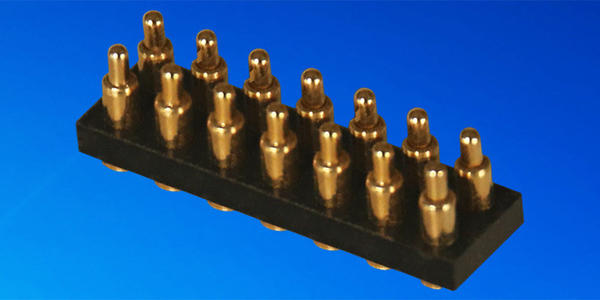

彈簧連接器，也稱為彈簧針連接器、彈簧頂針連接器或彈簧探針，是一種利用彈簧加載觸點(彈簧針)來實現電氣連接的精密互連器件。這類連接器廣泛應用于各種電子設備和測試設備中，尤其是那些對體積、可靠性、插拔次數、抗震性等有較高要求的場合。以下是彈簧連接器的主要特點和應用：

　　結構特點：

　　彈簧針：彈簧連接器的核心部件是彈簧針，通常由針頭(接觸端)、針管(外筒)、彈簧和針尾(固定端)組成。彈簧提供恒定的壓力，使針頭在接觸時能保持良好的電接觸，同時允許一定程度的浮動，以適應對位公差和補償機械振動。

　　絕緣體：彈簧針通常嵌入絕緣體(如塑料、陶瓷)中，形成陣列排列，確保各觸點間絕緣，并提供結構支撐和定位。

　　外殼：連接器可能配備金屬或塑料外殼，提供機械保護、電磁屏蔽和散熱功能。

　　功能特性：

　　高可靠性：彈簧加載的設計確保了連接的穩定性和耐用性，即使在震動、沖擊、熱脹冷縮等條件下也能保持良好的電接觸。

　　低接觸電阻：鍍金或其他貴金屬涂層的彈簧針端部提供了低阻抗的接觸界面，有利于信號傳輸和電力供應。

　　高插拔壽命：優質的彈簧連接器設計可承受數萬甚至數十萬次插拔，適合頻繁連接和斷開的應用。

　　小型化：彈簧連接器具有緊湊的尺寸，適合在空間受限的設備中使用。

　　應用領域：

　　消費電子產品：手機、平板電腦、智能手表、TWS耳機等便攜式設備內部組件間的連接，如電池、顯示屏、攝像頭等與主板的連接;外部接口如無線充電、診斷接口等也可能采用彈簧連接器。

　　測試設備：在電子產品生產測試過程中，彈簧連接器常用于自動化測試治具，提供精確、重復性好的接觸點，進行功能測試或電氣性能檢測。

　　醫療設備：植入式醫療設備、便攜式醫療儀器、醫療器械等，需要高可靠性和生物相容性的連接方案，彈簧連接器能滿足這些要求。

　　汽車電子：車載信息娛樂系統、ADAS(高級駕駛輔助系統)、電池管理系統等領域的連接需求，彈簧連接器能應對嚴苛的環境條件和機械振動。

　　種類與規格：

　　單針、雙針或多針：根據需要連接的信號數量，彈簧連接器可以設計為單個彈簧針或多個彈簧針組合。

　　間距：彈簧針之間的中心距有多種規格，如1.0mm、1.25mm、2.0mm、2.54mm等，以適應不同的電路板布局和連接需求。

　　電流承載能力：不同型號的彈簧連接器其電流承載能力各異，從毫安級到數安培不等，應根據實際應用選擇合適的產品。

　　綜上所述，彈簧連接器是一種利用彈簧加載觸點實現高可靠、小型化電氣連接的精密器件，廣泛應用于消費電子、醫療設備、汽車電子、測試設備等多個領域。用戶在選擇彈簧連接器時應考慮其結構特點、功能特性、應用需求以及具體規格參數，確保與應用環境和設備接口的兼容性。
