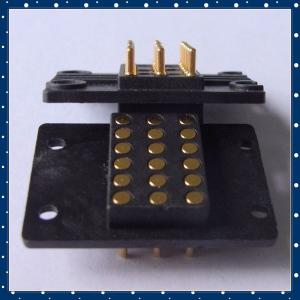

針頭( Plunger) : 黃銅鍍金(C3604)，電鍍層的厚度因不同的使用場合而不同，一般情況鍍鎳1.25-2.5um (換算為50~100u" )，鍍金0.125um-0.5um (換算為5u" -20u )

　　針管( Barrel) : 黃銅鍍金(C3604) ,電鍍層的厚度因不同的使用場合而不同, -般情況鍍鎳125-2.5um (換算為50~100u”),鍍金0.125um~0.25um (換算為5u" ~10u" )

　　彈簧(Spring) : 不銹鋼( SUS304 )或者琴鋼線

　　膠芯( Housing ) : PA46 , PA9T , HTN , LCP (無鹵材料,防火等級UL94V-0 )

　　蓋子(CAP) :LCP

　　POGO PIN連接器使用注意事項

　　在設計中壓縮量般為總行程的2/3 ;入太少。正向力不夠。會導致陽抗不穩定:壓入過多。會將管口撞傷。導致卡Pin。

　　首先在裝配過程中也要注意讓管口避開受力,以免將管口撞傷。導致卡Pin。

　　與Pogo Pin配對的電池觸片或FPC金手指不能有姓污、氧化等。

　　斜面結構

　　為了保證針軸在工作時100%與針管接觸,我們把針軸與彈簧接觸的- -端切成斜面 ,這樣的設計理念可以保證穩定的底阻抗。

　　產品優點：電阻阻值小且穩定,可以確保針軸與管壁緊密按觸降低瞬間斷電之機率。

　　斜面加滾珠結構

　　為了使接觸更加穩定,在針管內加入鋼珠或者絕緣珠子,從而降低彈簧通過的電流,彈簧針內的鋼珠更穩定的接觸,所以電性會有更佳的表現。

　　產品優點:通過電流大,接觸阻抗小,性能穩定。

　　雙接觸結構

　　這種設計對于同心度要求高的連接器是好的選擇,因?yàn)檫@種設計彈簧可以直接套在針軸的維尾針上,使針軸垂直受力,因此軸的偏撬度相對較小。針軸底部為錐型,錐尾置入彈簧內空中,讓針軸之晃動機會降低。

　　反鉆孔結構

　　這個設計對小尺寸的連接器是好的選擇,在小尺寸.上可以滿足到客戶的彈力需求,因?yàn)檫@種設計的彈簧長度可以超過針管的長度，在-些空間受到限制的情況下,我們把針軸內部挖空得到更多彈簧的裝配空間,因此便可獲得穩定的彈簧力度和相對多的壓縮行程供客戶選擇。
