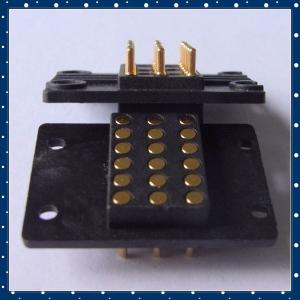

　　充電彈簧針!深圳連接器廠家連接器功能強大且功能多樣(圖1)

　　隨著無線應用的普及，對SMA射頻同軸連接器的需求呈指數增長。我們仔細研究了這些連接器以及它們在提供強大數據傳輸方面所面臨的挑戰。

　　各種機電解決方案已經發展，以促進板對板連接以及電源和數據傳輸。多功能SMA射頻同軸連接器是測試和測量，通信，廣播和無線技術的之一。

　　對于天線應用，提供射頻和微波之間橋接的超小型A(SMA)解決方案可用于標準和反向極性。它們通常設計用于DC至18GHz的頻率范圍，具有50Ω的特征阻抗，并具有螺紋型耦合機制，即使在高振動環境下也能實現安全連接。

　　SMA產品類別包括獨立連接器和帶有適配器的預組裝電纜組件，適配器允許多種標準SMA解決方案，以滿足廣泛的應用需求。連接器選項包括帶有直角或直線方向的PCB和面板安裝選項，后部安裝的隔板和法蘭安裝選項，以及基于所選樣式的多種端接類型。

　　通過加強連接器中的機械特征來解決傳輸效率。市場上的許多SMA RF同軸連接器使用直角配置作為主要參考點，旨在將阻抗保持在50Ω。由于內部機械限制，單引腳和焊接兩件式引腳設計是廣泛使用的。阻抗不匹配可能是由于內部機械結構失效，尺寸不精確以及焊接兩件式設計焊點處的焊膏體積不當造成的。單引腳直角連接器，以大限度地減少彎曲處造成的信號損失。

　　單引腳(左)和焊接兩件式引腳(右)SMA RF同軸連接器設計

　　直角SMA射頻同軸連接器設計中的另一個考慮因素是觸點周圍的空氣體積，因為阻抗不匹配通常發生在中心觸點的彎曲處。在兩件式設計中，必須精確計算空氣和PTFE的體積，以大限度地減少阻抗不匹配。

　　直角SMA RF同軸連接器中觸點周圍的空氣體積對阻抗不匹配有直接影響。

　　下面的時域反射(TDR)圖表顯示兩片焊接引腳上的阻抗偏離50Ω。這通常是由于接合點處的焊膏和/或由于內部設計不良而導致的空氣補償量不正確引起的。

　　這種時域反射(TDR)比較說明了單引腳和焊針中心引腳設計的不連續性。

　　還有幾種方法可以優化帶有端部發射連接器的傳輸線，包括適應各種PCB厚度的設計。這些選項提供不同級別的機械穩定性，并影響PCB上設計的傳輸線。中心觸點的焊接端與PCB傳輸線之間的接觸區域是實現阻抗匹配和獲得良好傳輸?shù)牧己媒Y(jié)果的關鍵。當接觸區域中的阻抗偏差較小時，更容易實現更高的頻率。

　　圓柱引腳周圍較大的間隙可以幫助補償阻抗偏差，從而實現更高的頻率性能。

　　為了達到50Ω的阻抗匹配，理想情況下PCB上的傳輸線應設計為具有較低的阻抗，以補償焊接端和傳輸線相遇的接觸區域的阻抗增加。對于6GHz以上的頻率，可以在傳輸線上使用更小和更薄的扁平引腳，以降低阻抗不匹配的影響。在這些類型的高頻應用中，由于其機械結構，圓柱通常需要更多的努力來達到可接受的阻抗。然而，從機械的角度來看，圓柱比扁銷更強，在裝配和生產過程中可能更容易損壞。

　　SMA射頻同軸連接器的阻抗匹配選項。

　　除了不同的引腳和傳輸線設計，客戶還可以通過在PCB上(左上方)組裝后補償通孔元件長度來實現阻抗匹配，從而控制PCB和SMT元件之間間隙的信號損失(高于中心) )，并限制傳輸線設計中的端部發射連接器的尺寸和高度。

　　需要使用更高頻率SMA RF同軸連接器的應用在設計和測試階段遇到更多的阻抗匹配困難。由于連接器和PCB之間的信號路徑在減少阻抗不匹配方面起著重要作用，因此在早期選擇合適的SMA連接器和端接方法非常重要。通孔回流焊安裝技術(THR)等技術為設計人員提供了更多選擇。

　　預裝配同軸電纜組件還可用于SMA插頭到SMA插頭和SMA插頭到SMA隔板插座連接，以及幾種不同類型的電纜，從柔性電纜到手工成型電纜。靈活的同軸電纜選項包括RG-58C / U，RG-174 / U，RG-142 / U，RG-316 / U和RG-316雙編織，可手工成型的選項包括0.141“和0.085”電纜。
