彈簧連接器!天線頂針告訴你探針連接器特點

來源：行業新聞發布時間：2024-01-05 13:33:43 點擊數：熱門：探針

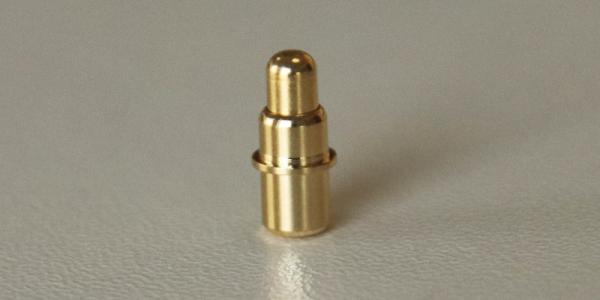

　　彈簧連接器!天線頂針告訴你探針連接器特點(圖1)

　　在當今的電子工業中，天線頂針是一個非常重要的部件，大多數探針連接器都鍍了金，那么，探針連接器鍍金有什么用呢?

　　在設計探針連接器時，要注意保持接觸表面的金鍍性，防止外部因素如污染物、基材金屬的擴散和接觸磨損等，以保持接觸表面的穩定。探測連接器的電功能要求主連接器的阻抗不受干擾。為實現這一目標，需要有一個金屬接觸界面，以保證固有的穩定性。根據鍍層材料的特性和接插件的工作過程，金屬有很好的延展性、耐久性和耐磨損性，所以選用金屬鍍層材料可以使接插件的機械機能進步較多。Pogopin由銅合金制成，在典型的電連接器工作環境中，銅合金很容易被氧化硫化而被腐蝕，因此探針連接器接觸面鍍金用于將觸點與工作環境隔開，以達到防止銅合金被腐蝕的效果。對于鍍金層而言，與表面金屬的接觸相對簡單，因?yàn)樗恍枰诮佑|表面的伴隨物時移動，所以這一點很容易實現。構建這種接觸界面需要表面薄膜能夠在接觸配合時避免或分裂，金是一種韌性很強的金屬，因此在鍍層材料選擇上，金能更好地提高探針連接器電氣功能的穩定性。測頭連接器的機械機能主要是延展性、耐久性、耐磨性及配合配合等因素。探測器連接器由很小的pogopin組成，因此首先要考慮腐蝕防護。

　　Pogopin探針連接器是一種精密電子連接器，廣泛應用于半導體器件，起著連接作用。探針接頭是一種彈簧式探針，它由探針、彈簧和針管三個基本部件經精密儀器鉚壓后形成。

　　Pogopin探針連接器是一種精密電子連接器，廣泛應用于半導體器件，起著連接作用。探針接頭是一種彈簧式探針，它由探針、彈簧和針管三個基本部件經精密儀器鉚壓后形成。Pogopin探針接頭針管的選材一般都選用PB材料。在pogopin探針連接器的測試期間，阻抗變大可能是造成低效率的主要原因。阻抗值的增大，主要是由于針頭在測試過程中的磨損、鍍層的損壞，以及針頭上掛錫的原因，探針接頭彈簧材料的選擇同樣非常重要，SUSSWP，尤其是現在PBfree的產品越來越多，直接導致引腳或BGA焊球變軟或變硬，在測試過程中發現原來的好率很高，更換焊球或管材后，好率極差，選擇彈簧壓力常重要，測試環境也常嚴格要求彈簧材料長度，高低溫測試直接影響探針的工作壽命。Pogopin探針連接針的材料一般選用Becu或SK，兩者各有優缺點，Becu導通良好，但硬度不足，SK硬度高，容易生銹。
