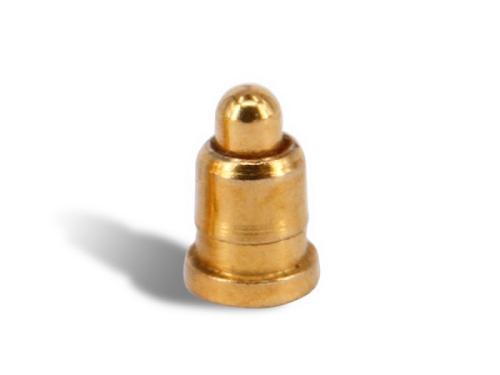

彈簧連接器!Pogo Pin連接器的技術趨勢主要為小型化(圖1)

　　Pogo Pin連接器的技術趨勢主要為小型化，新電池界面，低接觸阻抗和高連接可靠性，你了解多少?下面，小編來簡單為大家介紹下。

　　1、FPC Pogo Pin連接器

　　FPC Pogo Pin連接器用于LCD顯示屏到驅動電路(PCB)的連接，目前以0.4mm pitch產品為主，0.3mm pitch產品也已大量使用。隨著近來有LCD驅動器被整合到LCD器件中的趨勢，F(xiàn)PC的引腳數會相應減少，目前市場上已經有相關的產品出現。從更長遠的方向看，將來FPC pogo pin連接器將有望實現與其它手機部件一同整合在手機或其LCD模組的框架上。

　　2、板對板Pogo Pin連接器

　　手機中板對板pogo pin連接器的發展趨勢是引腳間距和高度越來越小，目前主要以0.4mm pitch為主，會逐步發展到0.35mm甚至更小, 后續要求高度更低和具有屏蔽效果。同時BTB(板到板pogo pin連接器)的高度也逐漸降低至0.9mm。

　　3、I/O Pogo Pin連接器

　　I/O pogo pin連接器是手機中最重要的進出通道之一，包含電源及信號兩部份之連接，體積的減小和產品標準化將是未來發展的主要方向?，F(xiàn)在較多采用的是圓形和MiniUSB pogo pin連接器等，手機用Micro USB pogo pin連接器在歐盟和GSM協會的推動下而日漸形成標準化發展，當前市場主流是5pin，由于各手機廠家有各自的手機方案，使Micro USBpogo pin連接器出現標準化和定制化相結合的發展趨勢，同時耳機插作連接器也曾相同的發展態勢，2012年國外將主要采用MicroUSB作為充電的標準接口, Nokia、Moto和SEMC等手機廠商已經開始邁出實質性的步伐。再往后要求連接器更薄、具有視覺效果和防水功能等。

　　4、卡式Pogo Pin連接器

　　卡式pogo pin連接器以6pin SIM卡pogo pin連接器和T-flash pogo pin連接器為主，今后的發展方向主要是在與SIM卡pogo pin連接器屏蔽功能和厚度方面作改進，達到最低0.50mm的超低厚度, 同時卡pogo pin連接器產品面向多功能發展，市場上已出現SIM卡pogo pin連接器+T-flash pogo pin連接器二合一的產品。

　　5、電池Pogo Pin連接器

　　電池Pogo Pin連接器可分為彈片式和閘刀式。電池pogo pin連接器的技術趨勢主要為小型化, 新電池界面, 低接觸阻抗和高連接可靠性。

　　6、Camera Socket Pogo Pin連接器

　　Camera Socket Pogo Pin連接器在國外大廠如Nokia等廣泛使用，Camera Socket Pogo Pin連接器可以對攝像頭模組提供良好的電磁屏蔽, 方便對攝像頭模組進行維修, 后續一段時間標準化和定制化并存。同時在手機pogo pin連接器生產、檢測過程中，對連接器產品耐插拔和電磁兼容性都提高了要求。
