彈簧連接器!關于Pogopin的四種制作技術

來源：行業新聞發布時間：2023-10-10 10:46:27 點擊數：熱門：探針

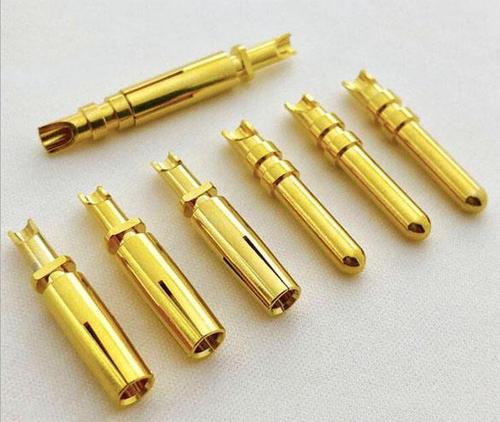

　　彈簧連接器!關于Pogopin的四種制作技術(圖1)

　　1、平底式pogopin

　　該結構針頭為平底式，加工簡單，成本更低，且針頭針管的同軸度較好，但存在針頭與針管不接觸和掉電的風險較大，產品的接觸阻抗也非常大。這種結構的產品一般只有對產品要求非常低，電流非常小的場合才會用到，現在正規大公司都沒有采用這種結構產品。

　　2、剖斜面pogopin

　　該結構針頭為剖斜面，加工復雜，成本較高，且針頭針管的同軸度較差，但產品針頭與針管接觸良好，接觸阻抗也非常小，主要原因是彈簧對針頭彈力有一個側向的分力，使針頭與針管穩定的接觸。此結構為pogopin工廠廣泛的使用，電流中小的場合才會用到。

　　3、鋼珠式pogopin

　　該結構針頭為剖斜面，且在其下面再增加一個鋼珠。該結構加工復雜，成本較高，且針頭針管的同軸度較差，占用針管的空間較大，但產品針頭與針管接觸良好，接觸阻抗也非常小，主要原因是彈簧對針頭彈力有一個側向的分力，使針頭與針管穩定的接，鋼珠也增加一條電流的流通通道。此結構為pogopin工廠廣泛的使用，電流中大的場合才會用到。

　　4、內套式pogopin

　　該結構針頭為剖斜面，且在其下面再增加一個內套。該結構加工復雜，成本較高，且針頭針管的同軸度較差，占用針管的空間相對鋼珠式較小，但產品針頭與針管接觸良好，接觸阻抗也非常小，主要原因是彈簧對針頭彈力有一個側向的分力，使針頭與針管穩定的接觸，內套也增加一條電流的流通通道。此結構為pogopin工廠廣泛的使用，電流中大的場合才會用到。
