pogopin連接器，大家熟知的一種精密的電連接器，很多種稱呼，彈簧頂針連接器，彈簧針連接器;本篇文章主要介紹下pogopin連接器的結構，及各種結構的優劣，方便大家根據自家產品的特點選擇合適的pogopin連接器產品。

　　大家都知道，pogo pin是由：針頭、針管、彈簧組成，多pin連接器會有塑料底座，方便組裝。

　　pogopin連接器的針頭有三種結構：

　　pogopin平頭

　　pogopin平頭

　　1、平底

　　這種設計因針頭和針管結構上在某些狀況下會無法接觸，會導致電流無法走針管，管壁而會順著彈簧而走，就會導致電阻過大，使電壓大幅下降，導致電子產品瞬間斷電現象

　　pogopin斜頭

　　pogopin斜頭

　　2、斜面

　　為了保障針頭在工作時和針管完整保持接觸，我們把針頭和彈簧接觸的一端切成斜面。這種設計理念可以保障低的穩定的接觸阻抗，可以保障產品的穩定導通。

　　pogopin反鉆孔

　　pogopin反鉆孔

　　3、反鉆孔

　　這種設計對小尺寸的連接器是很好的選擇?？梢詽M足客戶的彈力要求。這種設計的配套彈簧長度可以超過針管的長度，在空間受限的情況下，做反鉆孔的設計，便可以獲得穩定的彈力和行程。/n

　　pogopin連接器的針管結構更加的復雜，常見的有： 平底式，帶尾針，帶折彎尾針，又頭式，球面底等。

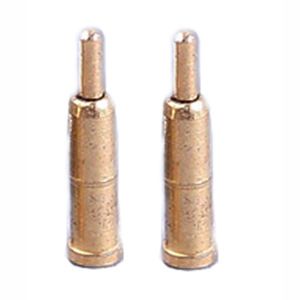

　　pogopin針管

　　pogopin針管

　　pogopin連接器的針管的設計，會配合客戶的結構空間和產品的功能要求以及壽命的保障來經行設計?？梢蕴峁┢胀爱愋缘脑O(shè)計供選擇。

　　彈簧

　　加工工藝: 精密電腦機加工,能很好的保障尺寸精度,精度可以達到0.02mm,產品壽命可以到10萬次以上。/

　　材質: 不銹鋼SUS304，琴鋼線。

　　pogopin彈簧

　　pogopin彈簧

　　由以上3個結構就可以組合成一個完整的pogo pin產品的，再加上塑料底可組合成種樣式的多pin pogo pin連接器產品，pogopin連接器的主要參數特點如下：

　　接觸電阻：動態接觸電阻小于30mΩ

　　絕緣阻抗：大于500MΩ

　　彈力：依客戶要求定制，范圍50~500克

　　尺寸精度：長度方向可以達到0.05mm.直徑方向可以達到0.01mm

　　使用壽命：1萬次以上

　　焊接方式：適用于表面貼片焊接、波峰焊、手焊。

　　pogopin連接器

　　pogopin連接器
