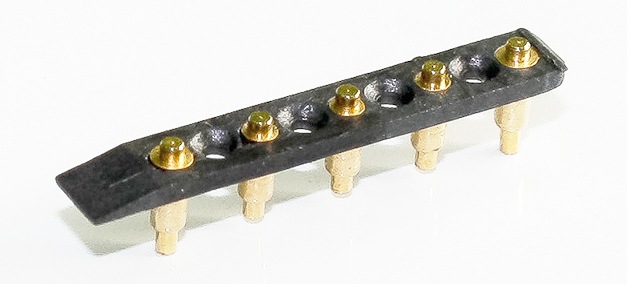

目前，常用的電池連接器有頂針式和彈片式連接器兩種形式。手機大量采用的電池連接器為頂針式，同彈片式電池連接器相比，有以下優點。

　　頂針式連接器與同等尺寸的彈片式連接器相比較時，壓縮量大及接觸穩定

　　備注：上圖工作情形：寬度尺寸 2.5㎜，工位位置 4.0mm;備注：頂針式電池連接器較彈片式有更有效的工作壓縮量，確保了接觸的穩定性。在使用同等的壓縮量的頂針式及彈片式進行比較，頂針式連接器占用的PCB板空間少。

　　備注：工作位置為4mm時、壓縮量為1mm時，頂針式連接器占用PCB板空間更少。能夠?qū)崿F(xiàn)機體的薄、小型化。觸位置的穩定性在被壓縮時，頂針式連接器的接觸點位置不變，可以保持穩定的連接點，獲得穩定的電氣性能。多次壓縮的耐久性頂針式20,000 次，彈片式5,000次，頂針式電池連接器的耐用性強于彈片式,塑料膠體的形狀及頂針的組合可自由設定，所以在設計的自由度上較突出。

　　通過以上的比較分析，頂針式連接器較彈片式有許多優勢：可以充分利用PCB板空間;頂針式連接器能確保很高的初期接觸壓力，在與以往的彈片連接器相比較時有安定的接觸壓力;頂針式連接器比彈片式連接器有更高的工作壽命;設計自由度高。在今后的新機型設計中，建議電池連接器均采用頂針式電池連接器。
