21世紀發展的理想電源。鋰電池可廣泛應用于 3C 也被稱為手機、平板電腦、筆記本電腦、可穿戴設備等領域，鋰電池具有能量密度高、電壓高、壽命長、無記憶效應等優點，3C鋰電池是容易因短路、過充等原因燒毀或爆炸，所以很危險3C鋰電池測試是鋰電池制造和組裝的重要環節，是實現鋰電池性能和安全靠譜使用的有力保障。3C鋰電池測試項目主要包括一致性、功能性、安全性、可靠性和工況模擬。

　　3C鋰電池

　　3C鋰電池測試對電池測試模塊的選擇很重要。目前市場上廣泛使用的電池測試模塊有兩種，一種是通大電流彈片微針模組，另一種是pogopin探針模塊。通過比較兩者的優缺點，我們可以更直觀地區分哪一個更符合要求3C鋰電池測試要求。

　　從目前的市場趨勢來看，3C電子產品內部空間集成度高，pitch不斷縮小，pogopin探針模組在小pitch該領域適應性差，只能處理0.3mm-0.4mm之間的pitch壽命和穩定性差。3C鋰電池測試對電流的需求很大，pogopin探針模塊能承載的額定電流僅為1A，在傳輸過程中，電流會在不同位衰減，導致連接不穩定。

　　通大電流彈片微針模組

　　通大電流彈片微針模組無論是面對小間距還是大電流，都有很好的應對方法。在小pitch在該領域，大電流彈片微針模塊是可取的pitch值在0.15mm-0.4mm性能穩定可靠。面對大電流測試要求，大電流彈片微針模塊可通過的額定電流大到50A，在1-50A電阻恒定，幾乎沒有電流衰減，具有良好的連接功能，可以很大限度地保障3C鋰電池測試的穩定性。

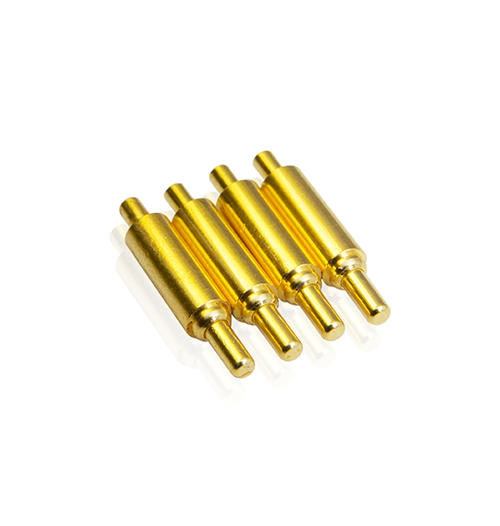

　　pogopin探針模組

　　就使用壽命而言，pogopin探針模塊的試驗壽命在于5w大電流彈片微針模組的試驗壽命約為20w以上，比較pogopin探針模塊整整多了四倍!況且pogo pin探針模塊為多組件結構，生產工藝復雜，生產難度高，交貨期長;大電流彈片微針模組是一種集成彈片結構，輕、扁平，可根據客戶要求定制，生產難度低，交貨期短。相比之下，通大電流彈片微針模組的成本性能并不太高!

　　對比母座測試良率，pogopin針對探針模塊BTB連接器母座幾乎無法實現，穩定性極差。大部分采用觸摸方案對應，母座測試良率不到80%;母座上有一種特別的通大電流彈片微針模組對應方法。將斜口型(也稱尖頭型)彈片頭插入連接器內端子，以保持一定的開度，從而保障彈片的接觸面和接觸面BTB連接器端子兩側保持接觸狀態，使測試穩定，母座測試良率達到99.8%。

　　大電流彈片微針模組測試效率高，穩定性好。與同一產品測試前后相比，連接器基本上看不到刺痕，不會對產品造成任何損壞pogo pin電池測試模塊更值得選擇和信賴。
