磁吸式彈簧針!Pogo pin上錫掛的解決方法

來源：行業新聞發布時間：2022-09-05 09:51:25 點擊數：熱門：探針

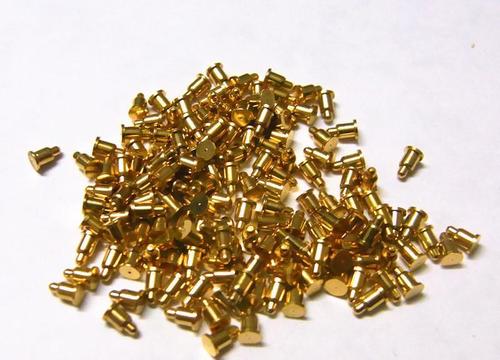

　　磁吸式彈簧針!Pogo pin上錫掛的解決方法(圖1)

　　將 Pogo pin 頂部焊接在 FT 中，導致測試良率降低!

　　在測試過程中，Pogo pin經常與焊球或引腳接觸，難免會導致掛錫。目前解決這個問題的方法可以通過改變引腳的涂層材料來有效控制。

　　Pogo pin的針頭涂層方面，目前使用的材料大部分是Au材料。 Au對Sn的附著力比較強。為了解決這種材料特性的問題，可以用Pdco材料代替Au。 Pdco也是同樣的一種貴金屬，與黃金相比，它具有以下材料特性。

　　(1) 硬度

　　Pdco的硬度為450HV

　　Au的硬度為200HV

　　Pdco的表面硬度高于Au，這使得Pdco比Au具有更好的耐磨性。

　　(2) 摩擦

　　Pdco 的摩擦系數為 0.40

　　Au 的摩擦系數為 0.65

　　較低的摩擦系數有助于針頭在管壁內更順暢地移動

　　(3) 粒度

　　Pdco 的尺寸為 50-150 埃

　　Au的粒徑為200-250埃= 0.0000000001 m

　　小顆粒材料更難引起表面氧化

　　(4) 韌性

　　Pdco：3-7% 伸長率

　　Au：<3% 伸長率更強的表面韌性表面在針與接觸期間的碰撞下不易產生裂紋。從以上數據可以看出，Pdco在材料性能方面優于Au。但并非所有材料都完美無缺，Au在最重要的電阻方面確實比Pdco高! (5) 電阻(同種針、不同涂層測試環境、相同使用次數得到的數據) Au 19mΩ Pdco 26mΩ 如果遇到對阻抗數據敏感的產品，Au的測試良率低于Pdco 的。綜上所述，針對Pdco和Au各自的特點。 KITA 開發了一種新的涂層合金 2-2，它結合了兩種材料的特性。在電阻方面，合金 2-2 的數據與 Au 的數據非常接近，同時可以獲得與 Pdco 相同的無錫特性，并且在材料硬度方面都如此。高于 Au 和 Pdco。比較硬度：Alloy2-2 的硬度為 680HV Pdco 的硬度為 450HV Au 的硬度為 200HV。合金 2-2 是在原材料上覆蓋 4 層金，以達到所需的性能。因此，在掛錫程度比較高的情況下，使用新型合金2-2涂層可以有效改善問題。
