pogopin連接器的針頭有三種結構

　　Pogopin連接器，著名的精密電連接器，名稱很多，pogo pin連接器，pogo pin連接器;本文主要介紹pogopin連接器的結構，以及各種結構的優缺點，方便大家根據自己產品的特點選擇合適的pogopin連接器產品。

　　眾所周知，pogo pin由：針頭、針管、彈簧組成，多針連接器會有塑料底座，組裝方便。

　　pogopin連接器的針頭有三種結構：

　　1.平底

　　由于針頭和針管的結構，這種設計在一定條件下會無法接觸，會導致電流不通過針管，管壁會順著彈簧走，這樣會導致電阻過大和電壓明顯下降，造成電子產品。瞬間停電

　　2.斜角

　　為保證工作時針頭與針管100%接觸，我們將針頭和與彈簧接觸的斜面切開。這種設計理念可以保證低而穩定的接觸電阻，絕對可以保證產品的穩定導通。

　　3、反鉆

　　這種設計是小尺寸連接器的最佳選擇?？梢詽M足客戶的彈性要求。這種設計的配套彈簧長度可以超過針管的長度。在空間有限的情況下，反向鉆孔的設計可以獲得穩定的彈力和行程。

　　pogopin連接器的針管結構比較復雜。常見的有：平底式、帶尾針、彎尾針、頭式、球底等。

　　pogopin連接器的針管設計將根據客戶的結構空間和產品的功能要求以及壽命的保證來設計。提供普通和異性設計。

　　春天

　　加工工藝：精密電腦加工，能很好的保證尺寸精度，精度可達0.02mm，產品壽命可達10萬次以上。材質：不銹鋼SUS304，鋼琴絲。

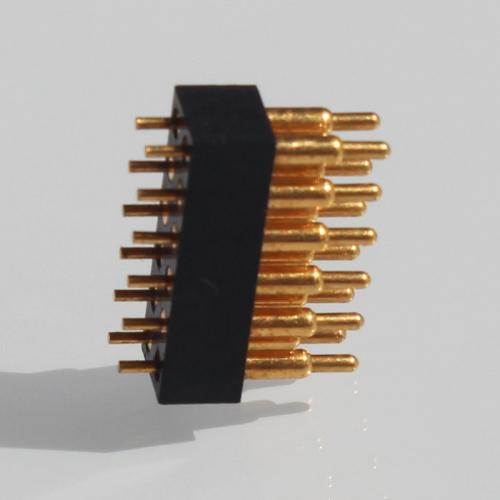

　　以上三種結構可以組合成一個完整的pogo pin產品，塑料底可以組合成多種款式的多pin pogo pin連接器產品。 pogopin連接器的主要參數和特點如下：

　　接觸電阻：動態接觸電阻小于30mΩ

　　絕緣電阻：大于500MΩ

　　彈性：根據客戶要求定制，從50克到500克不等

　　尺寸精度：長度方向可達0.05mm。直徑方向可達0.01mm

　　使用壽命：10000次以上

　　焊接方式：適用于表面貼裝焊接、波峰焊接、手工焊接。
