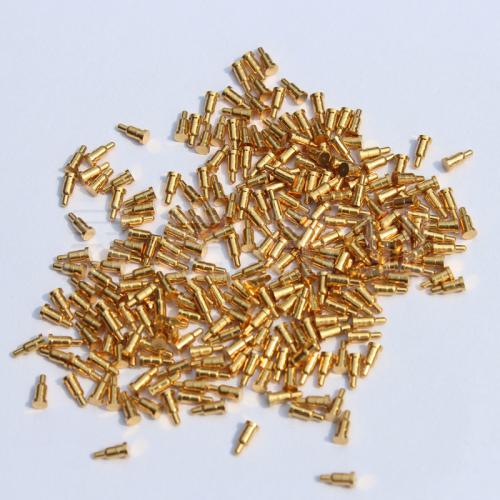

pogo pin內部結構多樣，主要有反鉆和斜斷面兩種。在此基礎上擴展為添加球等結構。每種結構都有自己的優點，pogopin結構需要根據具體的性能要求和應用進行設計。

　　1、反鉆結構優點：壓縮平穩，加工容易，行程大，常規用于信號傳輸，缺點：阻抗不穩定，需要較大的彈力，廣泛用于智能穿戴產品的充電和信號傳輸。

　　2、斜邊結構的優點：阻抗穩定，在20-50毫歐。

　　3.增加了斜面和斜面的結構。優點：阻抗穩定，可以增加過大電流的球。缺點：工藝比斜面結構復雜，對針管高度有一定要求。

　　4.帶擋土墻和球結構的斜坡優點：耐電流大，結構穩定。缺點：針頭增加擋土墻，工藝復雜，成本高

　　5、球針結構的優點：可用于機械定位和橫向連接，用于信號傳輸。還有很多

　　影響

　　自動吸附，自鎖相互作用

　　100% 自我定位

　　零力對接

　　可靠的接觸力和連接

　　承受振動和沖擊

　　可以承載大電流

　　外力分離時自動斷開，不損壞連接口和設備

　　壽命長，耐用達100萬次

　　設備端接口更薄

　　良好的EMI功能

　　防水防塵，最高IP68
