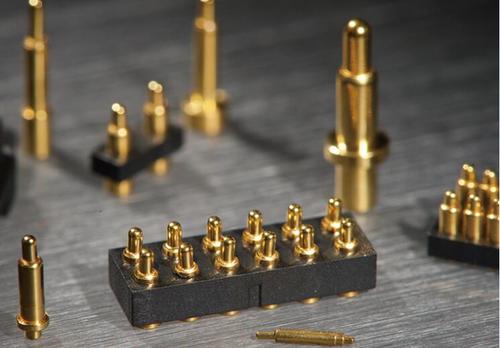

普通pogo pin由針筒、活塞及彈簧組成。活塞頭和針筒材料是黃銅，其導電性雖好，但是沒有彈性;彈簧材料不銹鋼或者琴弦，其特點是導電性差、電阻高。一般普通pogo pin電流路徑是經由針筒和活塞之間的摩擦實現電流導通，而針筒和活塞之間的摩擦與彈簧彈力有關，彈力越大，摩擦越大，通流能力就越強。此外，普通pogo pin的阻抗和彈力成反比，即彈力越大，摩擦越大，而阻抗越小，pogo pin連接器就越穩定可靠，但同時由摩擦帶來的阻力也越大，對pogo pin性能影響也越大，其用于電池連接器上會造成阻抗偏大且不穩定、瞬斷、斷接等問題。

　　航空插頭連接器的通流能力由針的直徑?jīng)Q定：直徑越大，通流能力越強，爪簧式pogo pin的通流能力亦是如此，通過其的電流范圍為2A~20A。因此對于5A~8A的手機電池連接器的通流要求。在結構上，爪簧式pogo pin的尺寸和普通pogo pin尺寸類似，但彈簧外露的爪簧式pogo pin直徑能做到遠小于普通pogo pin。因此，爪簧式pogo pin電池連接器的尺寸也可以與普通pogo pin電池連機器一樣，而使用彈簧外露的爪簧式pogo pin則可做成更為輕薄的電池連接器。

　　1、前者高彈性的爪簧可確保在振動、沖擊環境下連接的可靠性，后者在相同情形下針筒和活塞的硬連接存在斷電風險。

　　2、前者阻抗穩定，阻值低，而后者阻抗隨彈力變化，阻值偏高;前者活塞和針筒直接摩擦和彈簧彈力無關，而后者活塞和針筒的摩擦和彈簧成正相關。

　　3、前者電池安裝時斜壓力被塑殼吸收，對pogo pin無任何影響，后者電錘安裝時斜壓力被針筒的收口吸收，引起形變，影響了pogo pin的性能。

　　4、前者全部行程都是可靠的工作行程，而后者只有后半部分行程是可靠的。
