彈簧頂針連接器的制作要求

來源：行業新聞發布時間：2022-04-18 08:59:45 點擊數：熱門：探針

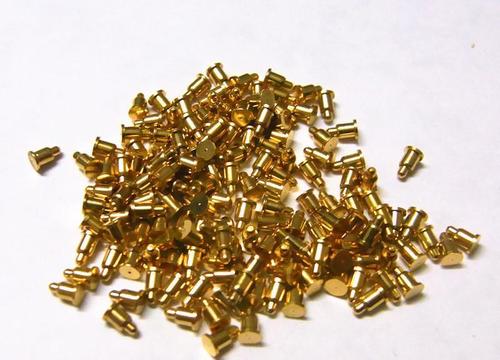

　　彈簧頂針連接器的制作要求(圖1)

　　一、彈簧頂針連接器的制作

　　不同類型的彈簧頂針有不同的要求，不同要求的頂針價格自然不一樣，像很多彈簧頂針用自動車床加工的價格相對走心機而言就便宜很多，因為自動車床的制作工藝相對走心機而言要求沒有那么高。彈簧頂針不同體積的大小價格也不一樣，精密度不一樣價格也不一樣。精密度越高的就會越貴，反之亦然。

　　二、彈簧頂針連接器的鍍層厚度

　　每個彈簧頂針為了延長壽命以及使用時間都會選擇鍍金，鍍金不僅僅是可以防止腐蝕還可以很大程度上防水，不同的鍍金厚度，彈簧頂針供應商的報價也會不一樣，1U金是的鍍金層了，反之亦然。為了保證其性能一般建議是3U以上。

　　三、彈簧頂針的組裝難度

　　不同用途的彈簧頂針，不同的組裝方式。對于精密度小的彈簧頂針組裝程度更難，因為大部分的彈簧頂針還是手工組裝，精密度小的彈簧彈簧天線充電針人工無法更快的操作。

　　四、彈簧頂針的交期時間的長短

　　在客戶在問彈簧頂針供應商價格的時候，通常會估算這一個的交期，產品對于工藝、電鍍以及體積也很小的話，也會適當?shù)脑黾淤M用。

　　pogo pin連接器的材料特性

　　在pogo pin連接器的針頭涂層方面，目前使用的材料大部分是Au材料。 Au對Sn的附著力比較強。為了解決這種材料特性的問題，可以用Pdco材料代替Au。 Pdco也是一種貴金屬，與黃金相比具有以下材料特性。

　　(1) 硬度

　　Pdco的硬度為450HV

　　Au的硬度為200HV

　　Pdco的表面硬度高于Au，這使得Pdco比Au具有更好的耐磨性。

　　(2) 摩擦

　　Pdco 的摩擦系數為 0.40

　　Au的摩擦系數為0.65

　　較低的摩擦系數可以幫助針頭在管壁中更順暢地移動

　　(3) 粒度

　　Pdco 尺寸為 50-150 埃

　　Au的粒徑為200-250埃= 0.0000000001 m

　　小顆粒材料更難引起表面氧化

　　(4) 韌性

　　Pdco：3-7% 伸長率

　　Au：<3% 伸長率更強的表面韌性在針與周期的碰撞下，表面不易產生裂紋。從以上數據可以看出，Pdco在材料性能方面優于Au。但并非所有材料都完美無缺，Au在最重要的電阻方面確實比Pdco高!

　　(5) 電阻(同種針、不同涂層測試環境、相同使用次數得到的數據) Au 19mΩ Pdco 26mΩ 如果遇到對阻抗數據敏感的產品，Au的測試良率低于Pdco 的。綜上所述，針對Pdco和Au各自的特點。開發了一種新的涂層合金 2-2，它結合了兩種材料的特性。在電阻方面，合金 2-2 的數據與 Au 的數據非常接近，同時可以獲得與 Pdco 相同的無錫特性，并且在材料硬度方面都如此。高于 Au 和 Pdco。

　　硬度對比：Alloy2-2硬度680HV，Pdco硬度450HV，Au硬度200HV。合金2-2在原材料的基礎上包覆了4層金，以達到所需的性能。
