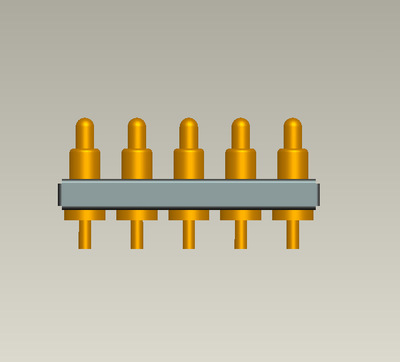

Pogo Pin 頂針連接器結構：

　　pogo pin頂針接頭由針軸、彈簧、陶瓷珠、外管、膠芯和帽6部分組成。

　　pogo pin頂針連接器各元件參數要求：

　　針(柱塞)：黃銅鍍金(C3604)，電鍍層厚度視應用而定。一般鎳為1.25~2.5um(換算為50~100)，鍍金為0.125um~0.5um(換算為5u'~20u')

　　桶：黃金(C3604)，電鍍層厚度通常為1.25~2.5um(換算為50-100u")，鍍金0.125um至0.25um(換算為5u'~10u")。

　　彈簧：不銹鋼(SUS304)或鋼琴鋼絲外殼：PA46、PA9T、HTN、LCP(無鹵材料，防火等級UL94V-0)

　　封面(CAP)：LCP

　　pogo pin 頂針連接器有5 種樣式，每種樣式都具有以下特點：

　　SMT型：穩定性好，針管采用平底設計，便于SMT貼片焊接。

　　DIP型：針軸尾部有定位銷，與PCB焊接時不動，定位效果好。

　　側掛：側掛設計大大降低了產品的厚度，通用連接超薄產品的電池。

　　彎折式：針軸尾部彎折，讓設計者在空間利用上有更多選擇。

　　雙向型：雙向雙彈設計，為工程師提供雙向連接的更多空間靈活性。
