淺析兩種pogo pin連接器接觸件接線端形式的具體要求

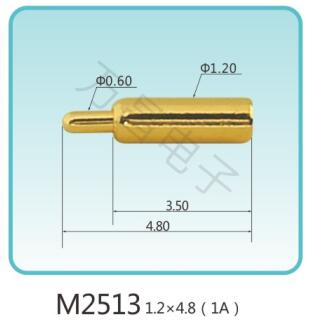

　　Pogo Pin連接器主要由6個零件組成，即針軸，彈簧，陶瓷珠，針管，塑膠，蓋帽(基本客戶的安裝需求可以選配塑膠CAP保護針軸)。下面就一起了解一下pogo pin連接器接觸件接線端的形式要求。

　　一、接觸件尾端設計要求：

　　是非標準型接觸件，按照整機所需電纜要求做設計，先要確認插合端尺寸、產品安裝形式、出現方式和電纜規格。電纜無法確定的情況下，遵循的原則是根據接觸件號，設計接線孔，接線孔內可以滿足大線規號導線的要求，導線芯線的直徑和焊杯的內徑之比通常是0.5-0.7;連接一根導線時，其設計原則是電纜線芯和接觸件接線孔直徑合適，導線芯線的直徑和焊接孔的內徑比通常是0.6-0.8。

　　二、接觸件尾端形式要求：

　　在pogo pin連接器中，接觸件是連接器的重要組成部分，主要承載著信號的傳輸。在連接器的設計之中，由插合端和尾端組成接觸件。插合端通常是用彈性部件和剛性部件組成的，確保連接器插頭和插座接觸的可靠性;接觸件的尾端是實現設備間的線纜連接、印制板間的互連或線纜和板間的互連，用在電纜連接，連接器尾端端接形式有焊接導線式、壓接導線式、絕緣皮穿刺式(IDC、無焊繞接式，用于印制板上，接觸件端接形式有直式焊接、彎式焊接、表貼和免焊壓入式。
